Нормы и расценки на устройство электрических систем отопления "теплый пол" типа DEVI (Дания), ENSTO (Финляндия) и THERMO (Швеция) к сборнику ГЭСН-2001-11 и ФЕР-2001-11 "Полы"

СПРАВОЧНАЯ ИНФОРМАЦИЯ

Основой для систем отопления теплый пол служит нагревательная секция, в качестве которой выступает нагревательный кабель, либо нагревательный мат (тонкий нагревательный кабель, уложенный на полимерную сетчатую основу).

Система отопления теплый пол может использоваться в качестве основной или дополнительной систем отопления.

Применение теплого пола в качестве дополнительной системы отопления означает, что в помещении есть другая, как правило, традиционная система отопления, а теплый пол служит дополнением к ней. Такая схема реализуется, если основная система не справляется с отоплением, либо отопление носит сезонный характер. Чаще всего теплые полы используются именно для дополнительного комфортного подогрева пола в санузлах, на кухнях, в прихожих, на лоджиях и т.д.

Использование теплого пола в качестве основной системы отопления означает, как правило, что эта система отопления - единственная. Этот фактор является определяющим при проектировании и расчете системы, так как использование теплого пола для полномасштабного обогрева загородного дома или коттеджа предъявляет повышенные требования к ее мощности.

Таблица 1. Расчет мощности для систем отопления - теплый пол

Место применения системы	Мощность, Вт/м²
Место применения системы	подогрев пола	полное отопление
Прихожая	110 - 120	130 - 180
Коридор	100 - 120	130 - 180
Ванная, туалет	120 - 150	130 - 180
Гостиная	100 - 150	130 - 180
Кухня, столовая	110 - 150	130 - 180
Спальня, детская, жилая комната	110 - 150	130 - 180
Постирочная	100 - 120	130 - 180
Подвал	110 - 150	130 - 180
Деревянный пол на лагах	80	80
Тонкий пол	110 - 150	130 - 180
Офис, магазин	110 - 150	130 - 180
Кладовая	100 - 120	130 - 180
Система аккумуляции	-	200 - 250
Дорожки вокруг бассейна	150 - 180	-
Гараж	120 - 200	-
Церковь	120 - 200	-
Мастерские	100 - 200	-
Спортивный центр	100 - 150	-
Теплицы	50 - 100	-

Общие правила по укладке нагревательного кабеля для системы "теплый пол":

1. Нагревательный кабель должен применяться согласно рекомендациям производителя.

2. Подключение нагревательного кабеля должно производиться квалифицированным электриком.

3. Необходимо соблюдать рекомендованную мощность на 1 кв.м. пола.

4. Нагревательный кабель не должен подвергаться механическому напряжению и растяжению. Нагревательный кабель запрещается укорачивать и удлинять.

5. Необходимо проявлять аккуратность, чтобы не повредить кабель в процессе укладки.

6. Необходимо предусмотреть возможность автоматического выключения нагревательного кабеля. Для этого мы рекомендуем использовать терморегулятор.

7. Нагревательный кабель должен быть заземлен в соответствии с действующими правилами ПЭУ и СНиП.

8. Укладка кабеля при низких температурах создает некоторые неудобства, т.к. поливинилхлоридная оболочка нагревательного кабеля становиться жесткой. Эту проблему можно решить кратковременным включением размотанного кабеля.

9. Запрещается включать неразмотанный кабель.

10. Не рекомендуется укладывать нагревательный кабель при температуре ниже -5 °С.

Общие правила по укладке нагревательного мата для системы "теплый пол"

1. Нагревательный мат должен применяться согласно рекомендациям производителя.

2. Подключение нагревательного мата должно производиться квалифицированным электриком.

3. Нагревательный мат не должен подвергаться механическому напряжению и растяжению. Мат запрещается укорачивать и удлинять.

4. Необходимо проявлять особую аккуратность, чтобы не повредить греющий кабель в процессе укладки.

5. Необходимо обеспечить возможность автоматического выключения нагревательного мата. Для этого мы рекомендуем использовать терморегулятор.

6. Греющий кабель должен быть заземлен в соответствии с действующими правилами ПЭУ и СНиП.

7. Не рекомендуется укладывать нагревательный мат при температуре ниже -5 °С.

8. Необходимо соблюдать рекомендации производителя напольного покрытия по максимально допустимой температуре.

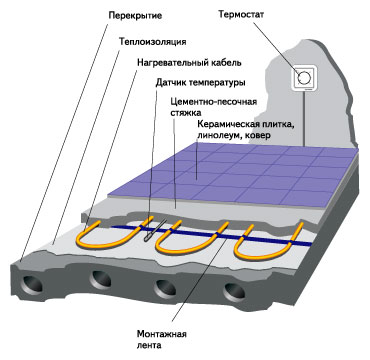

Рис. 1 Устройство кабельной системы отопления "теплый пол"

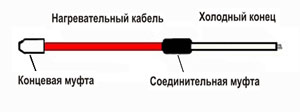

Рис. 2. Схема укладки нагревательного кабеля:

1 - площадь помещения;

2 - монтажная лента;

3 - нагревательный кабель;

4 - площадь укладки;

5 - температурный датчик;

6 - монтажная трубка;

7 - терморегулятор.

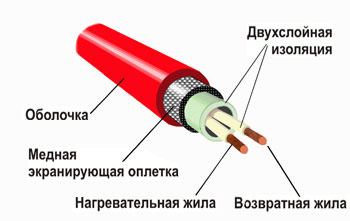

Рис. 3. Двужильный экранированный нагревательный кабель для "теплых полов"

Рис. 4. Нагревательный мат Devimat компании DEVI (Дания).

Техническая часть

1. Нормы таблицы 11-01-046 предусматривают устройство "теплого пола" в помещениях максимальной площадью до 30 м. кв и должны применятся отдельно для каждого из помещений, в котором производится устройство системы "теплый пол", а не по суммарной площади отдельных помещений.

2. Работы по заземлению нагревательного кабеля определяются по нормам Сборника ГЭСНм-2001-08 "Электротехнические установки".

3. Норма 3 таблицы 11-01-046 "Устройство пробковой подложки (теплоизоляции) и теплового экрана из фольги для систем отопления "теплый пол" является дополнительной и применяется, в основном, в случаях использования теплого пола в качестве основной системы отопления.

Таблица ЭСН 11-01-046

Устройство электрических систем отопления "теплый пол" типа DEVI (Дания), ENSTO (Финляндия) и THERMO (Швеция)

Состав работ:

01. Устройство штробы сечением 20 х 20 мм для укладки датчика температуры, холодного соединительного провода и настенной коробки терморегулятора (нормы 1, 2). 02. Очистка основания от пыли и грязи. 03. Устройство пробковой подложки (теплоизоляции) и теплового экрана из фольги для систем отопления "теплый пол" (норма 3). 04. Укладка в штробу датчика температуры пола в пластмассовой трубке диаметром 16 мм. (нормы 1, 2). 05. Закрепление на полу монтажной ленты (норма 1). 06. Раскладка нагревательного кабеля равномерными петлями по поверхности пола с обходом труб и участков, предназначенные для ванных, шкафов и т.п. (норма 1). 07. Раскладка и подрезка нагревательного мата по поверхности пола с обходом труб и участков, предназначенные для ванных, шкафов и т.п. (норма 2). 08. Замер омического сопротивления (Омическое сопротивление должно соответствовать указанному на муфте -5% -+10%) (нормы 1, 2). 09. Заливка кабеля или нагревательного мата самовыравнивающимся раствором с толщиной стяжки не более 50 мм. (нормы 1, 2). 10. Повторный замер омического сопротивления (нормы 1, 2). 11. Подключение нагревательного кабеля через терморегулятор к электросети (нормы 1, 2).

Измеритель: 100 м2 пола (при устройстве в одном помещении максимальной площадью до 30 м2) (нормы 1,2); 100 м2 изолируемой поверхности (норма 3)

11-01-046-1	Устройство кабельной системы отопления ''теплый пол'' типа DEVI (Дания) и ENSTO (Финляндия) по готовому основанию (стяжке)
11-01-046-2	Устройство системы отопления ''теплый пол'' на основе нагревательных матов типа THERMO (Швеция) и DEVI (Дания) по готовому основанию (стяжке)
11-01-046-3	Устройство пробковой подложки (теплоизоляции) и теплового экрана из фольги для систем отопления ''теплый пол'' (Дополнительная подготовительная работа (при необходимости))

Шифр ресурса	Наименование элемента затрат	Ед. измер.	11-01- 046-01	11-01- 046-02	11-01- 046-03
1 1.1 2	Затраты труда рабочих-строителей Средний разряд работы Затраты труда машинистов	чел.-ч. чел.-ч.	67,96 4 0,4	58,76 4 0,4	6,85 3,4 0,08
3 400001 031121 331451 330206	МАШИНЫ И МЕХАНИЗМЫ Автомобили бортовые, грузоподъемностью до 5 т Подъемники мачтовые строительные 0,5 т Перфораторы электрические Дрели электрические	маш.-ч маш.-ч маш.-ч маш.-ч	0,25 0,15 0,39 7,59	0,25 0,15 0,31 6,13	0,05 0,03 — —
4 (501-9011-101) (500-9123-502) (500-9123-501) (101-9544) 101-9463-001 500-9763-101 530-9001-901 500-9763-102 101-0219-003 411-0001 104-9289-003 101-1298-001	МАТЕРИАЛЫ Кабель двужильный экранированный нагревательный для "теплых полов" с соединительной и концевой муфтой и холодным соединительным проводом типа DEVIFLEX (Дания) и ENSTO (Финляндия) Маты нагревательные самоклеющиеся шириной 0,5 м типа THERMO (Швеция) и DEVI (Дания) сечением кабеля 2,5- 2,8 мм Терморегуляторы с датчиком температуры пола Смеси типа "Ветонит" Ленты монтажные металлические гальванизированные длиной 5 или 25 м для установки кабеля при устройстве системы "теплый пол" типа DEVIFAST Пластиковые направляющие для крепежа кабеля к полу с шагом 4 см, 6 см Трубки гофрированные для датчика температуры Штатив-держатель датчика Гипсовые вяжущие Г-3 Вода Пластины пробковые изоляционные технические толщ. 2 мм Фольга алюминиевая мягкая, рулонная толщ. 0,1 мм	м м шт. т м шт. шт. шт. т м³ м² м²	*(783,3)^) — 1 0,84** 330 266,7 1 1 0,00032 0,68 — —	— 206 1 0,84 — — 1 1 0,00032 0,68 — —	— — — — — — — — — — 103 103

^*) Приведен условный расход кабеля. В зависимости от площади помещения расход кабеля определяется по данным таблицы 2.

Таблица 2.

ПЛОЩАДЬ ПОЛА (м²)	Рекомендуемая мощностьсистемы обогрева при напряжении 220 В (Вт)	Длина кабеля (м)
1.5 - 2.0	275	17.6
2.0 - 3.0	370	23.5
3.0 - 3.8	460	29.4
3.8 - 4.5	550	35.3
4.5 - 5.3	640	41.2
5.3 - 6.5	780	50
6.5 - 7.5	910	58.8
7.5 - 9.5	1140	73.5
9.5 - 10.5	1280	82.3
10.5 - 13.3	1600	102.9
13.3 - 16.5	2000	129.4
16.5 - 21.0	2550	164.7
21.0 - 27.0	3280	211.7

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок	Наименование и характеристика строительных работ и конструкций	Ед. измерения	Прямые затраты, руб.	В том числе, руб.				Затраты труда рабочих строи- телей чел.-ч
№№ расценок				оплата труда рабочих строи- телей	эксплуатация машин		материалы
(Коды неучтенных материалов)	Наименование и характеристика неучтенных расценками материалов			оплата труда рабочих строи- телей	всего	в т.ч. оплата труда машини- стов	расход неучтенных материалов
1	2	3	4	5	6	7	8	9
Табл. 11-01-046 Устройство электрических систем отопления "теплый пол" типа DEVI (Дания), ENSTO (Финляндия) и THERMO (Швеция) Измеритель: 100 м2 пола (при устройстве в одном помещении максимальной площадью до 30 м2) (расценки 1, 2); 100 м2 изолируемой поверхности (расценка 3)
11-01-046-1 (501-9011-101) (500-9123-501) (101-9544)	Устройство кабельной системы отопления "теплый пол" типа DEVI (Дания) и ENSTO (Финляндия) по готовому основанию (стяжке) Кабель двужильный экранированный нагревательный для "теплых полов" с соединительной и концевой муфтой и холодным соединительным проводом типа deviflex (Дания) и ENSTO (Финляндия) Терморегуляторы с датчиком температуры пола Смеси типа "Ветонит"	100 м² м шт. т	6032,88	807,89	26,92	4,83	5198,07 783,30 1 0,84	67,96
11-01-046-2 (501-9123-502) (500-9123-501) (101-9544)	Устройство системы отопления "теплый пол" на основе нагревательных матов типа THERMO (Швеция) и DEVI (Дания) по готовому основанию (стяжке) Маты нагревательные самоклеющиеся шириной 0,5 м типа THERMO (Швеция) и DEVI (Дания) сечением кабеля 2,5- 2,8 мм Терморегуляторы с датчиком температуры пола Смеси типа "Ветонит"	100 м² м шт. т	835,07	698,53	25,79	4,83	110,75 206 1 0,84	58,76
11-01-046-3	Устройство пробковой подложки (теплоизоляции) и теплового экрана из фольги для систем отопления "теплый пол" (Дополнительная подготовитель- ная работа (при необходимости))	100 м²	6640,46	75,14	4,22	0,97	6561,10	6,85

ЭКСПЛУАТАЦИЯ СТРОИТЕЛЬНЫХ МАШИН

Код	Наименование	Ед. изм.	Цена без НДС, руб
Код	Наименование	Ед. изм.	сметная стоимость маш-ч	в т.ч. оплата труда машинистов
031121	Подъемники мачтовые строительные 0.5 т	маш.-ч	26.39	13.02
330206	Дрели электрические	маш.-ч	0.70	—
331451	Перфораторы электрические	маш.-ч	1.30	—
400001	Автомобили бортовые грузоподъемностью до 5 т	маш.-ч	68.56	11.50

СМЕТНЫЕ ЦЕНЫ НА МАТЕРИАЛЬНЫЕ РЕСУРСЫ

Код	Наименование	Ед. изм.	Цена без НДС, руб
101-0219-003	Гипсовые вяжущие, марка Г 3, в таре	т	1188.86
101-1298-001	Фольга алюминиевая мягкая, рулонная толщ. 0,1 мм	м²	21.00
101-9463-001	Ленты монтажные металлические гальванизированные длиной 5 или 25 м для установки кабеля при устройстве системы "теплый пол" типа DEVIFAST	м	5.92
104-9289-003	Прокладки пробковые - пластины пробковые изоляционные технические толщ. 2 мм	м²	42.70
411-0001	Вода	м³	2.16
500-9763-101	Пластиковые направляющие для крепежа кабеля к полу с шагом 4 см, 6 см	шт.	11.75
500-9763-102	Штатив-держатель датчитка	шт.	87.10
530-9001-901	Трубки гофрированные для датчика температуры	шт.	21.80
